شرح

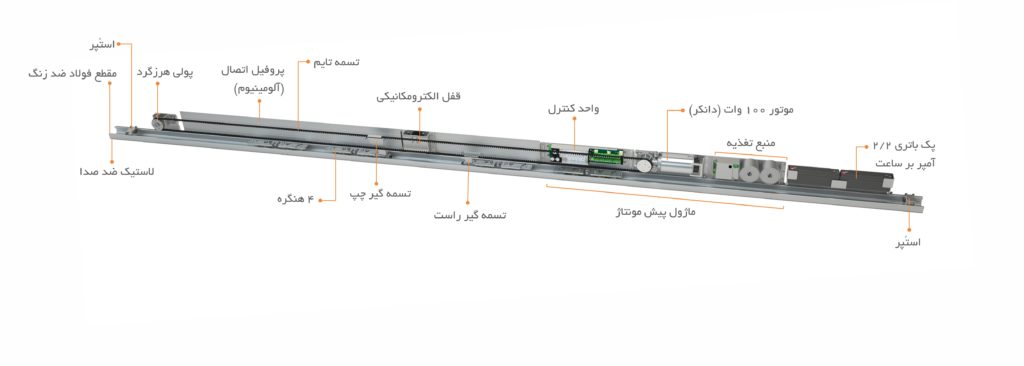

درب Airdrive68NG / FR راه حل نهایی شما برای داشتن بالاترین سطوح ایمنی در مسیرهای فرار است.این سیستمها با یک موتور وکنترلر (Slave) ویژه چرخه بازشو و یک موتور و کنترلر(Master) مخصوص چرخه بسته شونده ، در را میراند. چنین عملکردی بیش از دوبرابر طول عمرسیستم و عملکرد بی صدا را تضمین می کند. در موارد اضطراری، هر دو مجموعه می توانند درب را باز کنند.
| استانداردها | Airdrive68NG/Cristal |
| DIN18650 | |
| EN16005 | |
| EN60335 | |
| EN ISO 13849 | |
| دستورالعمل ولتاژ پایین اتحادیه اروپا | |
| دستورالعمل EMC اتحادیه اروپا | |
| ISO 9001 | |
| تایید شده توسط TÜV | در حال تکمیل |
| مطابق CE | |
| آزمون دوام 1.000.000 چرخه | |
| اطلاعات فنی | |
| طول باز شو-تک پنل | 800 – 2000mm |
| طول باز شو-دو پنل | 1000 – 3000mm |
| حداکثر وزن تک پنل | 1 x 150kg |
| حداکثر وزن دو پنل | 2 x 135kg |

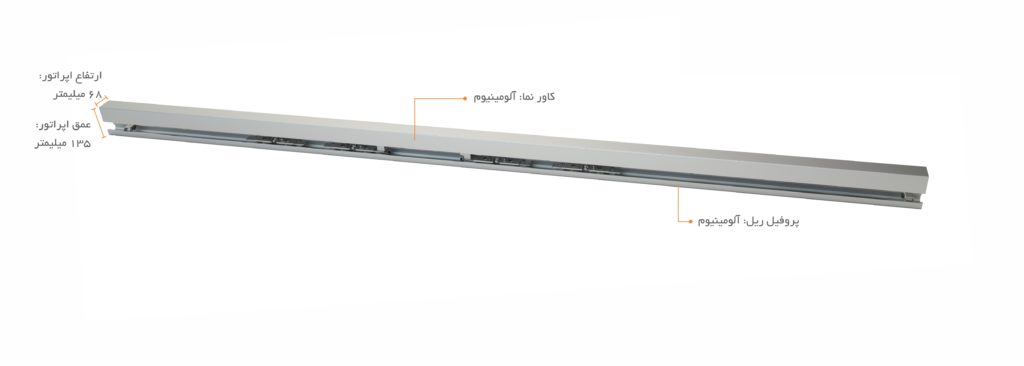

| ارتفاع اپراتور | 68 mm |
| عمق اپراتور | 135 mm |
| سرعت بازشو | متغیر تا 0.9 متر بر ثانیه
(دو لنگه) |
| سرعت بسته شدن | متغیر تا 0.9 متر بر ثانیه
(دو لنگه) |
| زمان باز ماندن | 0 – 30 s |
| دمای محیط | -15 to +50°C |
| طبقه بندی حفاظتی | IP20 |
| اپراتور 100% آلمانی | |
| اصالت واحد کنترل | German |
| اصالت موتور | دانکر آلمان |
| پروفیل مقطع | استیل ضد زنگ یا آلومینیوم |
| لاستیک ضد صدا | |
| توان موتور | 100W |
| موتور دوم برای باز شدن در مواقع اضطراری | — |
| استفاده از دو موتور و دو واحد کنترل به منظور باز کردن ایمن در شرایط اورژانسی و دوبرابر کردن عمر مفید | — |
| تعداد هنگرها به ازای هر پنل | 2 |
| منبع تغذیه حفاظت شده | |
| توان منبع تغذیه | 230V/24V,130VA |
| باتری پشتیبان برای باز شدن اضطراری | — |
| امکان استفاده از سنسورهای ایمنی با سیگنال تست | |
| خروجی DC 24V برای لوازم جانبی خارجی | |
| قفل شدن برنامه ریزی شده موتور | |
| نظارت بر عملکرد قفل | |
| امکان استفاده از نرم افزار و گزینه های سخت افزاری بیشتر با استفاده از دستگاه DEAP) اختیاری( | |
| نمایش خطا همراه با کد خطا (با کلید دیجیتال | |
| خروجی قابل برنامه ریزی (اختیاری) | |
| ورودی قابل برنامه ریزی (اختیاری) | |
| امکان استفاده از کلید مکانیکی | |
| امکان استفاده از کلید دیجیتال ( | |
| امکان استفاده از قفل الکترومکانیکی | |
| امکان استفاده از قفل HSML | — |
| حداکثر چرخه کار با باتری پشتیبان Ah 2. 2 | 400 |
| حداکثر چرخه کار با باتری پشتیبان Ah 7.2 | — |
| فریم ها | |
| عایق حرارتی TBS | — |
| UTS | — |
| Saturn | — |
| بدون فریم | — |
| THB | — |
* Mentioned maximum weight express only operator capability regardless of glass strength.Cutting ,machining and mechanical properties of glass should be taken into account in determination of maximum weight limitation
